750kVA Twa Faz Pad Monte transfòmatè

Aplikasyon ak ka itilize

Transformateur sa yo lajman itilize nan zòn iben ak banlye pou katye rezidansyèl yo, konplèks komèsyal, enstalasyon endistriyèl, ak pwojè enfrastrikti piblik. Yo esansyèl pou bay distribisyon pouvwa serye ak efikas atravè divès anviwònman.

Pwovizyon ki disponib

Pouvwa Rating	45kVA ~ 6000kVA
Evalyasyon vòltaj prensipal yo	jiska 35kV
Evalyasyon segondè vòltaj	jiska 24.94kV
HV Tap Range	± 2 × 2.5% oswa lòt moun
Kalite Koneksyon	Delta/Wye
Kondiktè likidasyon	Kwiv oswa aliminyòm
TIP	Bouk manje / Radial manje
Konfigirasyon	Viv devan / mouri devan
BIYOGRAFI	30-150kV
Estanda	ANSI, IEEE, DOE, CSA, NEMA, UL
Aplikasyon	Zòn Rezidans, ZANTRAY, Kay Selibatè Fanmi, Pak, Sistèm Distribisyon
Kalite lwil oliv	Lwil mineral oswa lwil oliv legim natirèl biodégradables, likid ki pa PCB
Fini Koulè	Bell Green oswa kòm Customized
Evalyasyon patiraj	NEMA 3R Kabinè fil elektrik ki enpèmeyab, tank sele

Aplikasyon

Gen kèk nan avantaj ki genyen nan yon transfòmatè pad-monte ak yon kapasite pwodiksyon enkli:

● Pa gen okenn pwen net derive

● Pèt minimòm

● Minim volim

● Pri-efikasite

● Sekirite

● Konsèvasyon anviwònman an

● Konsepsyon dous

Paramèt

Tablo sa a se paramèt estanda 750kVA Twa Faz Pad Mounted Transformer. Si ou bezwen lòt kapasite ak nivo vòltaj, tanpri kontakte TRANSpower pou jwenn paramèt teknik egzat ak òf.

Nou bay Customized 750kVA Twa Faz Pad Monte transfòmatè dapre kliyan yo.

Espesifikasyon ki anba yo se pou referans sèlman.

Twa Faz Pad Mount Transformers Sizes
kVA	Kalite	HV	LV	W (mm)	D (mm)	H (mm)
75	radial	25000Delta	480GrdY% 2f277	1280	1085	1085
150	bouk	14400v	600GrdY% 2f347	1480	1250	1750
225	radial	4160Delta	347GrdY% 2f600V	1480	1295	1750
300	bouk	345000	208GrdY/120	1500	1730	1850
500	bouk	1247Grdy/7200V	600Y/347	1447	1800	1750
750	radial	24940GrdY% 2f14400	800GrdY% 2f462	1485	1730	1750
1,000	radial	249400DELTA	480V	1730	1350	1850
1,250	bouk	25000V	416V	1730	1320	1920
1,500	bouk	4160GRDY% 2f2400	600GrdY% 2f347	1730	1910	1965
1,500	bouk	34500DELTA	480GrdY% 2f277	2220	2069	2065
1,750	bouk	13800Delta	480GrdY% 2f277	1730	2304	1900
2,000	radial	4160DELTA	415GrdY% 2f240	1730	1950	1810
2,500	bouk	25000DELTA	600GrdY% 2f347	1730	2560	1960
2,550	bouk	12470DELTA	415GrdY% 2f240	1730	2000	2200
2600	Bouk	34500DELTA	416GrdY/240	1730	1695	2290
3000	Bouk	27,600DELTA	13,800DELTA	1830	2360	2000
4000	bouk	27600Delta	600GrdY% 2f347	1900	2500	2010
5000	radial	13,800DELTA	4,160GrdY% 2f2% 2c400	1900	2735	2500
7000	bouk	27,600DELTA	13,800DELTA	2200	3030	2080
7500	bouk	249400DELTA	4.16kv Wye	2300	3200	2100
10000	bouk	24900GrdY% 2f14400	600V	2800	3500	2560

Materyèl prensipal yo

product-800-800

Tès & QC

Apre 750kVA Twa Faz Pad Mounted Transformer fabrike, tès woutin/GRÈS yo pral fèt pa egzijans ANSI/IEEE C57.12.90 ak C57.12.00. Rapò tès la konfòme yo ak estanda IEEE/CSA, epi efikasite konfòme yo ak Estanda DOE 2016.

Tès routage nan faktori nou an
Tès rezistans likidasyon
Tès rezistans izolasyon
Tès erè rapò vòltaj
Tès enpedans kout sikwi
Tès Pèt (Wattage) san chaj
Pèt chaj (Wattage) Tès
Tès rezistans vòltaj pwovoke
Separe Sous Voltage reziste tès
Tès Entegrite Presyon Tès

Nou ofri opsyon sipèvizyon tès sou entènèt ak offline pou kliyan nou yo. Ou ka chwazi tou yon twazyèm pati, tankou SGS, CSA, oswa UL pou vizite faktori Transpower a, pandan tès la temwen, tès la ke yo te egzekite epi resevwa yon rapò ki konplètman konfòme li ak kondisyon estanda. Altènativman, ou ka mande siveyans videyo sou entènèt yo obsève pwosesis tès la an tan reyèl. Asire transparans ak konfyans nan pwosedi tès yo.

Pwodiksyon ak ekipman tès nou an gen kalibrasyon pwofesyonèl chak ane.

750kVA Twa Faz Pad Monte transfòmatè Deskripsyon

product-984-752

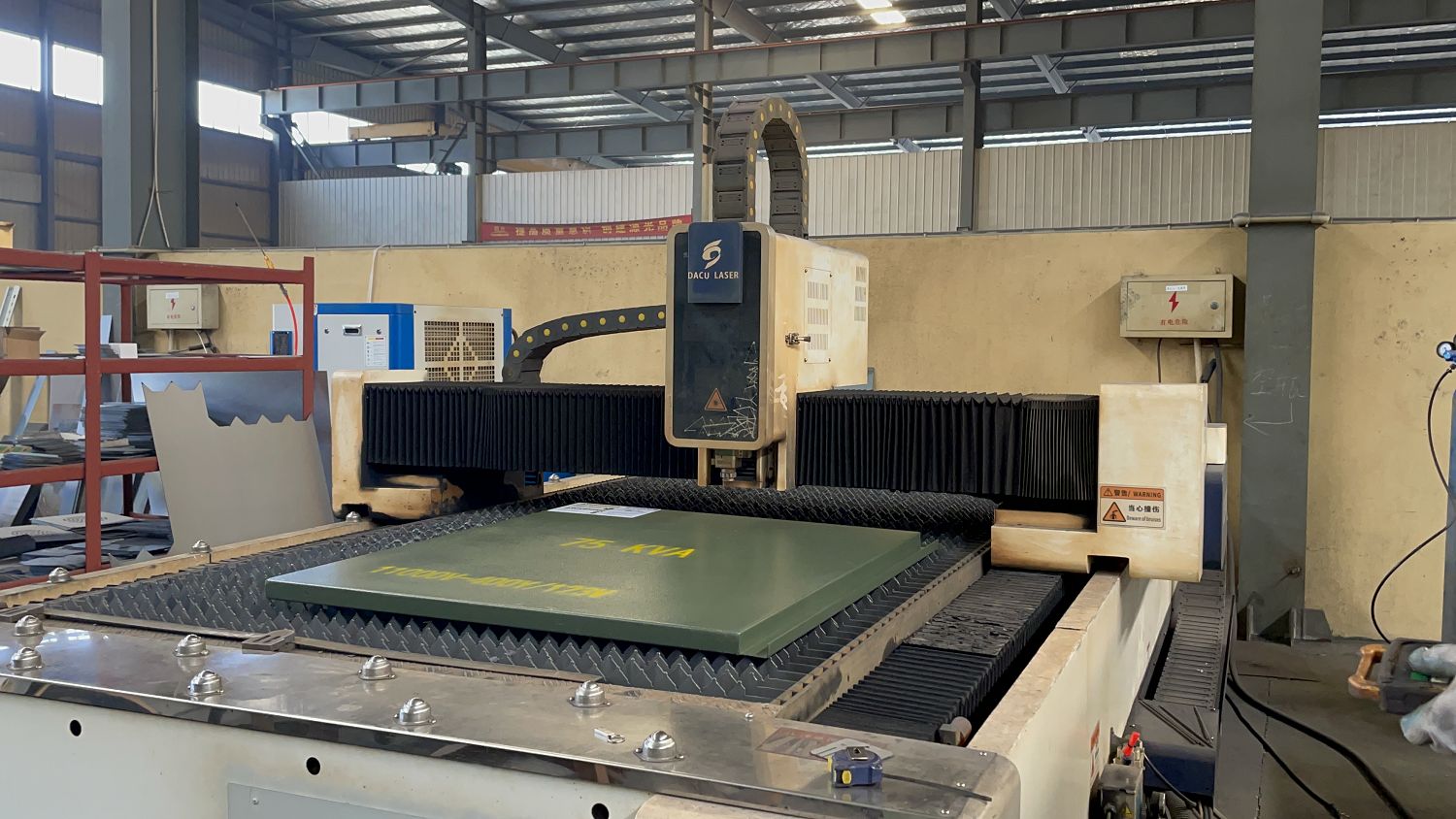

Penti

product-1500-844

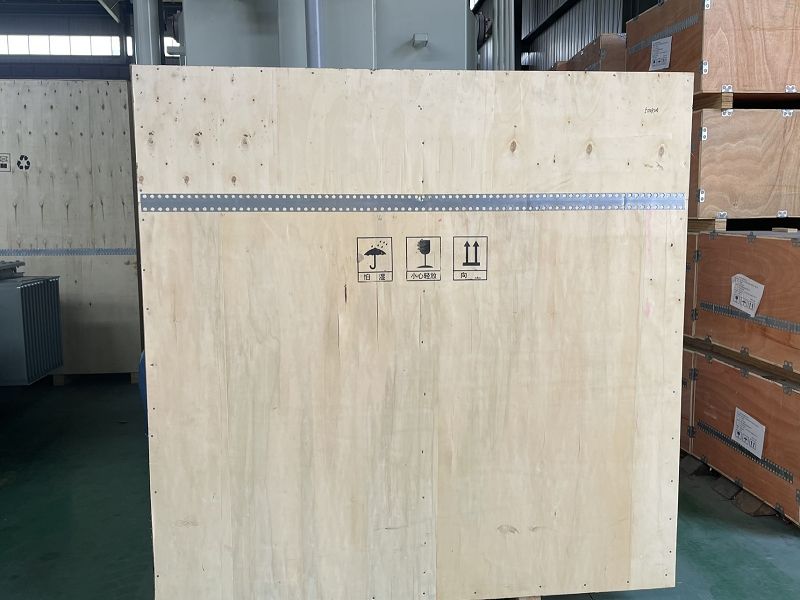

Pakè nou yo ak anbakman

Zòn Asanble ak Anbalaj

Apre yo fin rasanble Lè sa a, anbake pa veso

Aplikasyon

Twa Faz Pad Mount Transformers nou yo ka itilize nan divès aplikasyon, tout varye nan konpleksite.

product-809-321

product-805-289

Kesyon yo poze souvan (FAQ)

K: Ki diferans ki genyen ant yon sèl-faz pad mòn transfòmatè ak yon twa-faz pad mòn transfòmatè?

A: sèl-faz, pad-monte transfòmatè sèl-faz yo inik. Transfòmatè pad-monte ak evalyasyon sòti nan 10 a 500 kVA epi ki fèt yo dwe konpatib ak yon varyete aplikasyon, transfòmatè sèl-faz pad-monte ka enstale andedan kay la. Kòm yon rezilta, si espas se yon pwoblèm, ou pa pral gen enkyete sou transfòmatè sa a.
Twa Faz, Twa-faz transfòmatè gen twa seri likidasyon, delta (Δ) oswa yon koneksyon Wye (Y). Transformateur sa yo souvan itilize nan aplikasyon endistriyèl ak gwo pouvwa. Twa faz transformateurs kapab tou fè nan pad te monte transformateurs ak poto te monte transformateurs, twa faz poto mòn transformateurs pa itilize trè souvan. Dekouvri efikasite nan sistèm pouvwa twa-faz atravè entegrasyon nan transfòmatè mòn poto. Nan bank twa poto mòn transfòmatè, yon solid twa-faz sistèm etabli. Enterese nan eksplore plis sou transformateur? Tanpri kontakte TRANSPOWER.

K: Kisa mwen ta dwe fè si transfòmatè a echwe?

A: Si yon transfòmatè echwe:
Dekonekte kouran imedyatman pou evite danje.
Kontakte yon teknisyen kalifye oswa yon konpayi sèvis piblik pou evalyasyon ak reparasyon.
Regilyèman tcheke epi kenbe yo anpeche echèk nan lavni.
