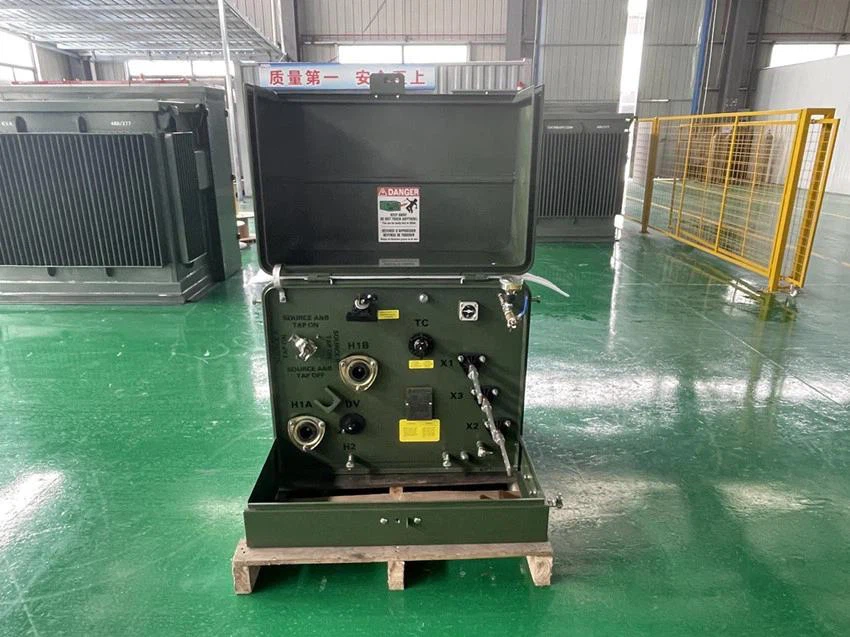

Konvansyonèl sèl-faz pad-monte transfòmatè

PwodwiDeskripsyon

Transformateur sa yo anjeneral opere nan evalyasyon vòltaj ant 5 kV ak 35 kV sou bò prensipal la, epi yo desann nan nivo estanda vòltaj segondè (tankou 120/240V oswa 277/480V), bay fleksibilite pou aplikasyon pou divès kalite.

Pwovizyon ki disponib

Pouvwa Rating	10kVA-500 kVA
Evalyasyon vòltaj prensipal yo	jiska 34.5kV
Evalyasyon segondè vòltaj	jiska 480V
HV Tap Range	± 2 × 2.5% oswa lòt moun
Kalite Koneksyon	Delta/Wye
TIP	Pad monte, konpatiman-kalite
Kondiktè likidasyon	Kwiv oswa aliminyòm
Arèsteur vag	High Voltage Elbow Surge Arrestors, Enkli dapre egzijans
BIL	30-150
Estanda	ANSI, IEEE, DOE, CSA, NEMA, UL
Estanda Efikasite	Satisfè Estanda DOE 2016, Satisfè CSA Estanda Satisfè Estanda ANSI/IEEE
Aplikasyon	Zòn Rezidansyèl, ZANTRAY, Kay Selibatè Fanmi, Pak, Sistèm Distribisyon Anba tè
Kalite lwil oliv	Lwil mineral oswa lwil oliv legim natirèl biodégradables, likid ki pa PCB
Fini Koulè	Munsell™ 7.0 GY 3.29/1.5 Bell Green
Tank / Kabinè / Materyèl Tank	Kouvwi Steel oswa 304 Nerjaveèi
Kalite penti	Kouch epoksidik ki enpèmeyab ak UV ki reziste ak Undercoating
Evalyasyon patiraj	NEMA 3R Kabinè fil elektrik ki enpèmeyab, tank sele

Paramèt

Tablo sa a se paramèt estanda 167kVA yon sèl-faz pad-monte transfòmatè. Si ou bezwen lòt kapasite ak nivo vòltaj, tanpri kontakte TRANSpower pou jwenn paramèt teknik egzat ak òf.

Espesifikasyon ki anba yo se pou referans SÈLMAN.

10kva-500kva yon sèl faz pad te monte transfòmatè
Kapasite nominale (kVA)	Segondè Voltage (v)	Ba vòltaj (v)	Gwoup vektè	Estanda	Enpedans kout sikwi (%)	Efikasite (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Tès & QC

Apre chak inite 167kVA yon sèl-faz pad-monte transfòmatè manifaktire, tès woutin/GRÈS yo pral fèt pa kondisyon ki nan ANSI/IEEE C57.12.90 ak C57.12.00. Rapò tès la konfòme yo ak estanda IEEE/CSA, epi efikasite konfòme yo ak Estanda DOE 2016.

Tès routage nan Deskripsyon faktori nou an
Tès rezistans likidasyon
Tès rezistans izolasyon
Tès erè rapò vòltaj
Tès enpedans kout sikwi
Tès Pèt (Wattage) san chaj
Pèt chaj (Wattage) Tès
Tès rezistans vòltaj pwovoke
Separe Sous Voltage reziste tès
Tès Entegrite Presyon Tès

Deskripsyon& Konstriksyon

product-1149-822

Konstriksyon ak Pwodwi pou Telefòn

1.Strips pou rezistans falsifikasyon
2.Lifting pwovizyon
3.Pòt
4.Otomatik aparèy sekou presyon
5.BAY-O-NET fuse
6.Estanda pakin
7. Plak non
8.Low-vòltaj coussinet
9.High-vòltaj coussinet
10.Dual switch vòltaj
11.Grounding braslè
12.Removable rebò
13.Floating lock pòch
